Come leggere i codici dei componenti del sottocarro: una guida di riferimento incrociato OEM / Berco / ITMGuida di riferimento

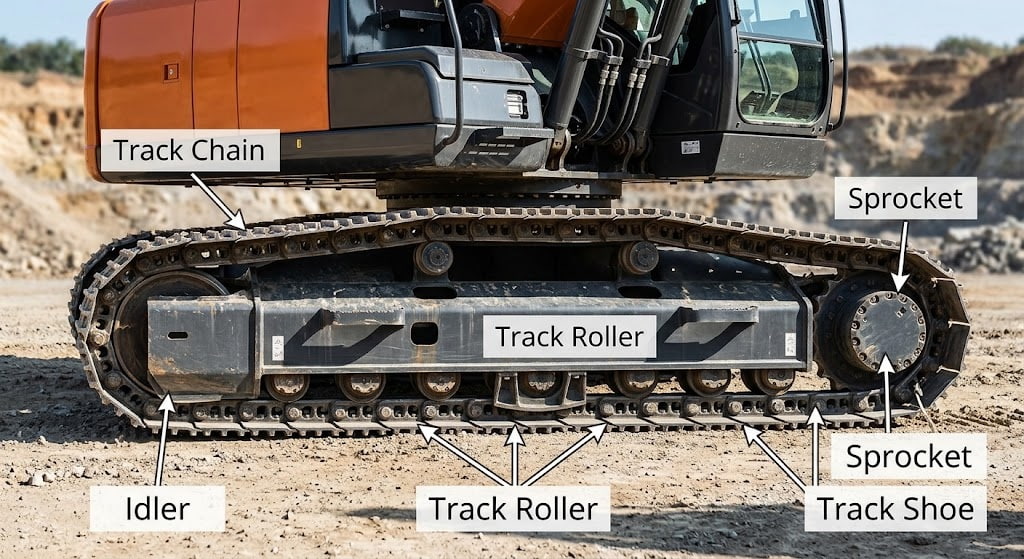

I componenti del sottocarro sono tra gli elementi sostituiti più frequentemente nelle macchine cingolate e sono anche i pezzi ordinati più spesso tramite codice piuttosto che tramite descrizione. Ogni produttore utilizza il proprio sistema di numerazione. Un codice di primo equipaggiamento di Caterpillar, Komatsu o Liebherr non corrisponderà al codice utilizzato da Berco, ITM o da un altro fornitore di ricambi aftermarket, anche quando i componenti sono funzionalmente identici. Ecco perché un controllo di riferimento incrociato è importante prima di ogni ordine. Questa guida spiega come sono solitamente strutturati i codici dei componenti, quali informazioni sono necessarie per un riferimento incrociato affidabile e dove trovare il codice originale sulla macchina. Se gestisci ordini di sostituzione frequenti, è utile anche lavorare con un catalogo che organizzi riferimento incrociato componenti sottocarro escavatore i dati per modello di macchina e tipo di componente, in modo che il codice corretto possa essere confermato rapidamente.

Perché i codici dei componenti contano più di quanto pensi

Un codice componente non è solo un'etichetta. Indica a quale macchina si adatta il pezzo, a quale posizione appartiene e talvolta per quale gamma di produzione è stato costruito. Utilizzarlo correttamente produce vantaggi pratici:

• Meno ordini errati e meno resi.
• Tempi di fermo macchina ridotti, perché il pezzo corretto arriva al primo tentativo.
• Preventivi più rapidi, poiché il fornitore può calcolare il prezzo dal codice invece che dalle foto.
• Migliore controllo delle scorte, perché ogni codice corrisponde a un singolo articolo.
• Qualità costante, poiché il codice identifica l'esatta specifica richiesta.

Vale anche il contrario. Un codice che sembra quasi corretto, con una cifra o un suffisso diverso, di solito indica un pezzo che non si adatterà. I componenti del sottocarro sono pesanti e costosi da spedire, quindi il costo di un codice errato è molto più alto rispetto ai piccoli componenti.

Come sono solitamente strutturati i codici OEM

I codici di primo equipaggiamento differiscono tra i produttori, ma la maggior parte segue una logica simile. Il codice include normalmente un riferimento al gruppo o alla famiglia, una sequenza univoca e talvolta un codice di revisione.

• Riferimento al gruppo o alla famiglia: un prefisso che indica il gruppo di componenti, come sottocarro, motore o componenti idraulici.
• Sequenza: l'insieme principale di cifre che identifica il singolo articolo all'interno del gruppo.
• Suffisso di revisione o variante: una lettera o una cifra che mostra una versione aggiornata o alternativa.
• Collegamento al modello: in molti sistemi, lo stesso codice base è condiviso da diversi modelli di macchina, motivo per cui l'elenco dei modelli deve essere controllato.

Vale la pena ricordare due avvertenze. Primo, le stesse cifre possono apparire nei sistemi di diversi produttori con significati completamente differenti. Secondo, un codice superato può essere sostituito da uno più recente per lo stesso pezzo, quindi un vecchio codice dovrebbe essere verificato rispetto ai dati attuali piuttosto che dato per valido.

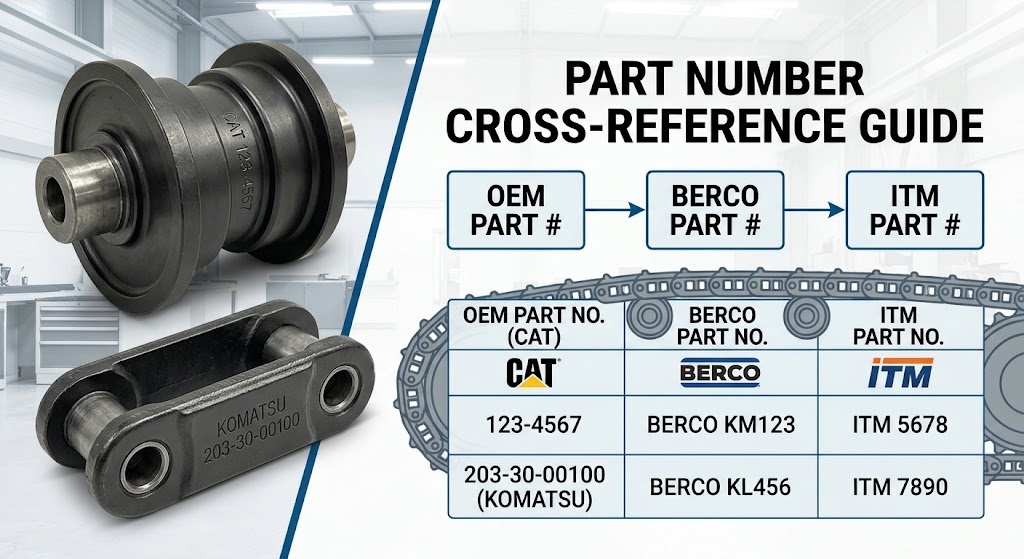

Come differiscono i codici Berco e ITM

Gli specialisti dell'aftermarket come Berco e ITM costruiscono componenti per un'ampia gamma di macchine e utilizzano i propri sistemi di numerazione interni. Questi codici non sono traduzioni del codice OEM. Sono voci di catalogo indipendenti che descrivono lo stesso componente fisico.

Questo è il punto chiave per gli acquirenti: il riferimento incrociato non è una questione di conversione di un formato di codice in un altro. Si tratta di far corrispondere la specifica fisica. I diametri di alesaggio e albero, il tipo di flangia, il passo della catena, la larghezza della piastra e le dimensioni di montaggio sono ciò che decide effettivamente se un pezzo funziona, e i codici sono solo un modo per individuare tale specifica in un catalogo.

Poiché questi cataloghi coprono molti marchi, la stessa famiglia di componenti appare ripetutamente sotto nomi di macchine diversi. Un buon esempio è il sottocarro degli escavatori europei, dove una macchina può essere quotata con un codice originale e un corrispondente codice aftermarket che non gli somiglia affatto. Gli operatori che confrontano un rullo cingolo equivalente Berco per escavatori Liebherr con il pezzo originale stanno in realtà confrontando le dimensioni, non i formati dei codici, e questo è il confronto che determina se il pezzo si adatterà.

Tabella 1: Cosa ti dice solitamente ogni parte di un codice

La tabella seguente riassume il significato tipico di ogni elemento. Trattala come uno schema generale piuttosto che come una regola, perché ogni produttore applica le proprie convenzioni.

Tabella 2: Informazioni necessarie per un riferimento incrociato affidabile

I fornitori possono confermare una corrispondenza solo quando ricevono le informazioni corrette. Il seguente elenco indica ciò che un riferimento incrociato professionale richiede normalmente.

Tabella 3: Dove trovare il numero originale

Prima di ordinare, dedica qualche minuto a individuare il numero originale. Fa risparmiare molto più tempo di quanto ne richieda.

Errori comuni durante il riferimento incrociato

La maggior parte degli errori di ordinazione segue un numero limitato di schemi:

• Corrispondenza basata solo sul nome del modello, senza controllare l'intervallo di matricola.
• Presumere che un numero aftermarket sia una traduzione diretta del numero OEM.
• Ignorare i dettagli di posizione, come i rulli a flangia singola rispetto a quelli a doppia flangia.
• Utilizzare un numero obsoleto senza confermare il ricambio attuale.
• Confrontare le dimensioni complessive ignorando il passo della maglia, la spaziatura dei fori dei bulloni o la larghezza della piastra.
• Ordinare basandosi solo sulle foto, senza alcuna dimensione misurata.

Ognuno di questi errori è evitabile con una breve lista di controllo. L'abitudine più utile è registrare i dettagli e le dimensioni della macchina una volta sola, conservarli nel fascicolo di manutenzione e riutilizzarli per ogni futuro ordine di sottocarro.

Un esempio pratico: piastre cingolo e rulli

Consideriamo due situazioni comuni. Nella prima, un operatore ha bisogno di rulli cingolo per un escavatore europeo e dispone solo di un numero originale che il rivenditore locale non ha più in magazzino. L'approccio corretto consiste nel confermare il modello della macchina e l'intervallo di matricola, misurare il diametro del rullo, il diametro dell'albero e il tipo di flangia, e quindi chiedere al fornitore la voce di catalogo che corrisponde a tali dimensioni.

Nella seconda situazione, un proprietario gestisce diversi dozer Caterpillar di dimensioni differenti e ha bisogno di tenere in magazzino le piastre cingolo. Poiché le macchine differiscono per passo della maglia e larghezza della piastra, i componenti non sono intercambiabili tra i modelli e ogni macchina necessita della propria voce confermata. Lavorare con un catalogo organizzato per macchina e componente, come il riferimento per numeri di parte delle piastre cingolo Caterpillar D6H D7G D8T rende pratico confermare il numero corretto per ogni macchina ed evitare di mescolare scorte che sembrano simili ma non sono compatibili.

FAQ

Posso utilizzare un numero OEM per ordinare un componente aftermarket?

Sì, ed è la pratica normale. Il fornitore utilizza il numero OEM come punto di partenza per individuare la specifica aftermarket equivalente nel proprio catalogo.

Cosa succede se il numero di parte è usurato o mancante?

Misurare il componente e confermare il modello della macchina e il numero di serie. I dati dimensionali più le foto sono solitamente sufficienti affinché un fornitore identifichi l'articolo corretto.

I componenti Berco e ITM sono intercambiabili tra loro?

Sono marchi separati con cataloghi separati. Un componente di entrambi i marchi può adattarsi alla stessa macchina, ma la corrispondenza deve essere confermata dalle specifiche, non presunta dal marchio.

Un numero sostituito significa che il vecchio componente è obsoleto?

Non necessariamente. Un numero sostituito indica spesso una versione aggiornata dello stesso componente. Chiedere al fornitore quale numero sia quello attuale e intercambiabile.

Perché le stesse dimensioni appaiono sotto diversi numeri di parte?

Produttori diversi elencano la stessa specifica fisica sotto i propri numeri di catalogo e un componente può adattarsi a diversi modelli di macchina. Confermare l'elenco dei modelli fa parte di un corretto riferimento incrociato.

Conclusione

Leggere i numeri di parte del sottocarro è un'abilità basata su due abitudini: comprendere che i numeri OEM, Berco e ITM sono sistemi di catalogo separati e confermare la specifica fisica invece di fidarsi di un numero dall'aspetto simile. Registrare il modello della macchina, il numero di serie e le dimensioni chiave una volta sola, conservarli con i registri di manutenzione e utilizzarli per ogni ordine di sottocarro. Fatto in questo modo, il riferimento incrociato diventa una routine rapida invece di una fonte di componenti errati e tempi di inattività extra.

Contatta fortunepart.com con il modello della tua macchina, il numero di serie e il numero di parte originale o le dimensioni, e ti aiuteremo a confermare il componente del sottocarro corretto prima di ordinare.
