Durante le operazioni pesanti, è probabile che dobbiate affrontare uno dei cinque problemi principali del leveraggio della benna: perni e boccole usurati, H-link e biellette laterali incrinate o piegate, orecchie della benna allungate e fori usurati, fermi allentati, o componenti del leveraggio grippati e disallineati. Cicli di carico continui, sabbia abrasiva, sovraccarichi gravi e scadenze di lubrificazione saltate accelerano drasticamente questa usura meccanica. Ciascun problema descritto di seguito copre sintomi specifici, cause profonde sottostanti e una soluzione affidabile basata sui ricambi. Una riparazione precoce e proattiva protegge il cilindro della benna, il bilanciere e la geometria complessiva del braccio, mentre l'approvvigionamento di parti di ricambio di qualità per il leveraggio della benna dell'escavatore garantisce che la riparazione rimanga durevole in condizioni di lavoro gravose.

Durante impegnative operazioni gravose, i proprietari di escavatori dovranno probabilmente affrontare uno dei cinque principali problemi del leveraggio della benna: perni e boccole usurati, H-link e biellette laterali incrinate o piegate, orecchie della benna allungate con fori usurati, fermi allentati o componenti del leveraggio grippati e disallineati. Questi problemi non sono solo piccoli inconvenienti; influiscono direttamente sull'efficienza di scavo e sulla sicurezza operativa della vostra macchina.

Le cause profonde di questi guasti sono spesso una combinazione di ambienti di lavoro ostili e stress operativo. Cicli di carico continui, sabbia abrasiva che penetra nei giunti, gravi sovraccarichi durante la frantumazione della roccia e scadenze di lubrificazione saltate accelerano drasticamente l'usura meccanica. Inoltre, un dimensionamento errato della benna o scarse riparazioni di saldatura possono creare gravi concentrazioni di stress, portando a un'improvvisa fatica strutturale.

Per diagnosticare precocemente questi problemi, gli operatori dovrebbero prestare attenzione a sintomi specifici. Un gioco eccessivo o "gioco morto" nella benna indica perni e boccole usurati. Crepe visibili o piegamenti lungo i bracci del leveraggio segnalano un cedimento strutturale. Se le orecchie della benna sono allungate, il perno non riuscirà a mantenere la coppia, causando un disallineamento. Inoltre, se il leveraggio si blocca o risulta lento, ciò indica spesso un componente piegato o una mancanza di lubrificazione adeguata.

Ignorare questi sintomi porta a conseguenze catastrofiche. Un leveraggio usurato trasferisce carichi d'urto anomali al cilindro idraulico, al bilanciere e alla geometria complessiva del braccio. Questo non solo distrugge l'allineamento dei vostri componenti di scavo primari, ma porta anche a tempi di inattività estremamente costosi e a importanti riparazioni strutturali.
Una riparazione precoce e proattiva è la chiave per proteggere la vostra flotta. Affrontando immediatamente i componenti usurati, preservate l'integrità del vostro sistema idraulico. Quando è il momento di sostituire i pezzi, l'approvvigionamento di parti di ricambio per il leveraggio della benna dell'escavatore premium garantisce che la riparazione rimanga durevole nelle condizioni di lavoro più gravose. Perni di alta qualità trattati termicamente, H-link rinforzati e boccole precise ripristinano la geometria di fabbrica e riportano i vostri macchinari pesanti alle massime prestazioni.

Punti chiave

• Sostituire immediatamente perni e boccole usurati come set abbinato per mantenere il gruppo leveraggio perfettamente allineato e prevenire ulteriori danni strutturali precoci.

• Rinnovare insieme gli H-link e le biellette laterali piegati per ripristinare completamente la corretta geometria di fabbrica, gli angoli di scavo e il controllo della benna.

• Utilizzare barenatura specializzata e saldatura di precisione per riparare orecchie della benna allungate e fori usurati per un accoppiamento sicuro e una striuttura di riparazione duratura.

Perni usurati, boccole e parti di ricambio per il leveraggio della benna dell'escavatore

Perni e boccole usurati

Una benna allentata e con gioco è il vostro primissimo segnale di avvertimento del degrado del giunto. Generalmente sentirete un distinto rumore metallico di battito o sferragliamento durante il ciclo di richiamo della benna, e la benna oscillerà visibilmente o farà fatica a mantenere una pendenza precisa. Profondi solchi, punti piatti lucidati o sfaldamento superficiale sui perni in acciaio conferiscono la conferma che il giunto è completamente irrecuperabile. Un'usura unilaterale o asimmetrica indica solitamente un carico laterale irregolare, un perno piegato o una perdita di coassialità nei fori delle piastre delle orecchie strutturali.

Una lubrificazione scarsa o inadeguata guida la stragrande maggioranza di questo danno metallo su metallo. Un grasso di alta qualità forma un film protettivo e viscoso tra le superfici metalliche di accoppiamento, agendo come un ammortizzatore vitale contro i carichi d'urto. Intervalli di lubrificazione saltati, lubrificazione eccessiva che fa esplodere le guarnizioni in gomma e l'intrusione di sabbia fine distruggono quel film protettivo e accelerano drasticamente l'usura per attrito.

Misurate sempre prima di decidere un percorso di azione correttiva. Confrontate il gioco radiale misurato tra perno e boccola con queste soglie operative standard:

L'uso di spessori offre solo un tempo temporaneo sotto carichi leggeri. Una volta che il gioco del giunto supera la tolleranza operativa sicura, seguite questa comprovata soluzione di installazione:

• Sostituire sempre perni e boccole dell'escavatore insieme come set abbinato per preservare il perfetto allineamento coassiale.

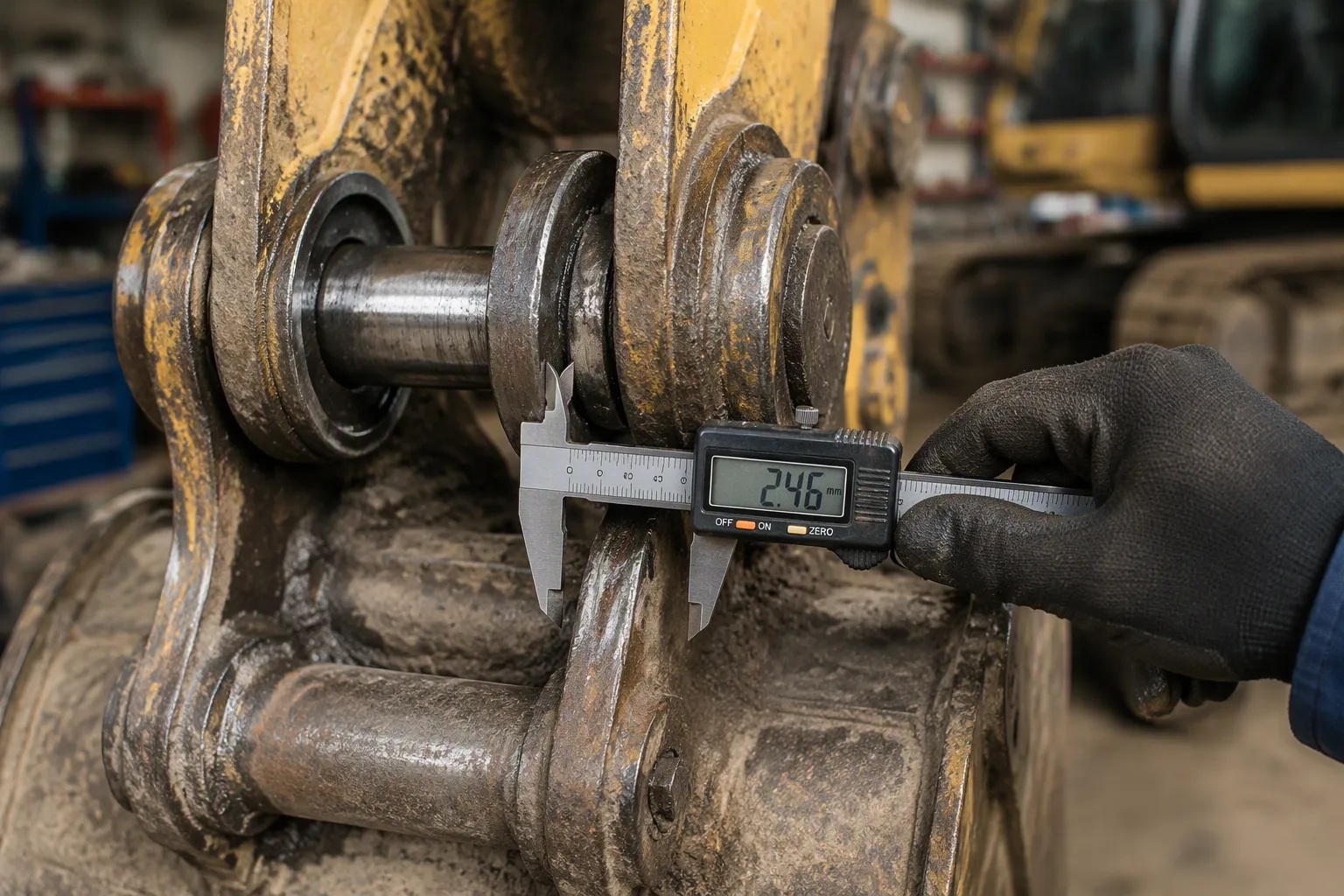

• Misurare con precisione il foro dell'alloggiamento strutturale con un micrometro per interni e il perno di ricambio con un micrometro per esterni.

• Congelare il perno in acciaio al di sotto di −20 °C e premerlo delicatamente in una boccola termicamente espansa dal calore per ottenere un corretto accoppiamento con interferenza.

• Rivestire accuratamente l'intero giunto assemblato con grasso al molibdeno ad alta temperatura, quindi verificare la rotazione fluida e priva di grippaggi con zero oscillazioni laterali.

H-link e biellette laterali incrinate o piegate

Una sollecitazione operativa eccessiva e un pesante sovraccarico ben oltre i limiti del produttore piegheranno o torceranno permanentemente gli H-link e le biellette laterali. Pesanti carichi laterali durante cicli di rotazione rapidi, urti accidentali contro servizi interrati e fori dei perni allargati torcono l'intero telaio dell'escavatore fuori asse. Fate molta attenzione a una benna che oscilla eccessivamente anche con perni stretti, movimenti di torsione durante il richiamo della benna, fori distorti a forma di uovo e grasso che schizza lateralmente invece di distribuirsi sulla superficie di supporto. Fratture capillari sottili lungo i giunti di saldatura strutturali vicino al tubo centrale segnalano un imminente guasto catastrofico.

L'H-link trasmette efficacemente un'enorme forza del cilindro idraulico direttamente alla benna; le biellette laterali, comunemente chiamate biellette di ribaltamento, agiscono come vitali bracci di perno stabilizzatori. Il ripristino simultaneo di entrambi i componenti ristabilisce la corretta geometria cinematica e il controllo della benna. Gli H-link per escavatori Fortune di qualità superiore sono prodotti rigorosamente secondo gli standard di qualità OEM, garantendo un montaggio preciso per escavatori Komatsu PC200-7, PC300-7/8, PC400-7 e Hitachi ZX200, ZX330-5G ed EX400, inclusi modelli popolari come ilKomatsu PC200-7 PC300-8 Excavator H Link. Durante l'esecuzione delle riparazioni, seguire queste linee guida:

• Sostituire l'H-link centrale e entrambe le biellette laterali corrispondenti insieme come set strutturale completo.

• Rinnovare tutti i perni di collegamento e le boccole in ogni singolo punto di articolazione all'interno del gruppo leveraggio e perno.

• Scegli componenti per il leveraggio della benna per servizio pesante e protetti contro la corrosione se operi in cantieri altamente polverosi, fangosi o umidi.

• Riallica il grasso a tutti i perni del leveraggio di ribaltamento rigorosamente secondo il programma e controlla nuovamente l'allineamento del telaio dopo qualsiasi riparazione strutturale importante.

Problemi di bloccaggio del leveraggio e dell'impianto idraulico della benna

Una geometria del leveraggio usurata e distorta esercita una sollecitazione grave e anomala sull'intero impianto idraulico della benna dell'escavatore. Una geometria scadente del leveraggio riduce drasticamente la forza di strappo allo scavo e l'efficienza di penetrazione nel terreno, costringendo il cilindro idraulico principale della benna a lavorare in modo significativamente più duro per ottenere esattamente lo stesso taglio. La riparazione e l'allineamento del leveraggio meccanico rappresentano quindi una parte essenziale per prevenire guasti idraulici prematuri della benna, anziché trattarli come un intervento di manutenzione completamente separato.

Attacchi della benna allungati e fori usurati

La corrosione ambientale e i cicli di carico continuo e pesante allargano e deformano gradualmente gli attacchi della benna e i fori strutturali nel tempo. Ogni ciclo di scavo trasmette intensi carichi d'urto direttamente attraverso i perni del leveraggio, facendo sì che il foro in acciaio perda lentamente la sua forma circolare originale. Noterai un comportamento di arricciamento irregolare della benna, un rumore sordo udibile durante la rotazione o il movimento della benna e un'usura accelerata visibile sui componenti adiacenti del leveraggio. Questi sintomi si manifestano tipicamente quando componenti degli attacchi usurati, allentati o danneggiati causano un bloccaggio meccanico, un gioco eccessivo dei giunti o una sollecitazione immensa sui martinetti idraulici.

Misura sempre attentamente il diametro del foro interno prima di scegliere un percorso di riparazione. Fai riferimento alla guida diagnostica sottostante:

La barenatura professionale ripristina efficacemente le dimensioni del foro, la forma concentrica e il preciso allineamento alle specifiche originali di fabbrica. I tecnici ricostruiscono il metallo base danneggiato tramite saldatura specializzata, per poi lavorarlo nuovamente fino alle dimensioni esatte prendendo come riferimento la linea d'asse corretta dell'orecchio. L'approvvigionamento di parti di qualità per escavatori e parti di biella della benna aiuta a ripristinare la corretta geometria dei leveraggi e mantiene l'intero snodo girevole funzionante in modo fluido come previsto.

Fermi allentati e leveraggi dell'escavatore disallineati

Boccole usurate, biellette laterali piegate o bulloneria allentata spingują rapidamente l'intero gruppo leveraggio dell'escavatore fuori dal corretto allineamento. Bulloneria di fermo allentata, danneggiata o mancante fa sì che i guasti si aggravino estremamente in fretta. Fate attenzione a movimenti laterali anomali nei punti di articolazione, polvere metallica rossastra fresca che si accumula attorno a un punto di perno e un colpo metallico secco che sostituisce uno snodo precedentemente silenzioso. Un bullone di fermo o un anello d'arresto allentato possono svitarsi completamente inosservati finché il pesante perno in acciaio non fuoriesce interamente dalla sua sede. Saltare le ispezioni giornaliere di base trasforma una piccola riparazione di ferramenta in un guasto catastrofico.

Installare sempre fermi sicuri su entrambe le estremità dei perni seguendo rigorosamente il metodo di serraggio consigliato dal produttore e applicare del grasso fresco prima di iniziare il turno operativo successivo. Componenti di qualità superiore come il Hitachi ZX200 ZX330-5G Excavator Bucket Link offrono un montaggio affidabile e per impieghi gravosi per le riparazioni di manutenzione più impegnative. L'installazione di nuovi tiranti della benna progettati con precisione corregge l'allineamento del telaio e previene ulteriori sforzi idraulici distruttivi. Scegliere sempre parti di ricambio per perni e tiranterie robuste e protette dalla corrosione se si lavora in ambienti di lavoro polverosi, abrasivi o a elevata umidità.

Sintomi come una risposta idraulica lenta, una capacità di sollevamento ridotta, un movimento del braccio a scatti, il surriscaldamento del fluido idraulico o un calo dell'efficienza del carburante indicano spesso l'insorgere di problemi di grippaggio meccanico che dovrebbero essere diagnosticati e riparati tempestivamente.

Individuare sempre l'usura meccanica all'inizio del suo ciclo. Un perno in acciaio usurato ovalizza gradualmente la sua boccola in bronzo, la boccola usurata si intaglia successivamente nella sede dell'alloggiamento strutturale e la riparazione richiesta passa rapidamente da un semplice cambio del perno a complessi interventi di saldatura e barenatura. Tiranterie allentate costringono inoltre l'impianto idraulico a richiedere una potenza significativamente maggiore, facendo sì che i problemi idraulici della benna persistenti si aggravino rapidamente. Sostituire sempre perni e boccole prima che il gioco interno diventi eccessivo, proteggendo i costosi cilindri della benna da gravi sforzi di carico laterale.

I perni e le boccole usurati battono sempre, quindi è necessario sostituirli insieme come set completo e abbinato. I tiranti a H e le bielle laterali piegati si torscono sotto carico, pertanto è necessario rinnovare entrambi i lati contemporaneamente. I fori delle orecchie ovalizzati e le sedi usurate richiedono una barenatura professionale. I fermi allentati richiedono un riposizionamento tempestivo e la corretta coppia di serraggio. I gruppi di tiranteria disallineati richiedono sempre componenti per tiranti della benna e ricambi per escavatori nuovi. Stabilire un rigoroso programma di manutenzione ordinaria per ispezionare, sottoporre a manutenzione e sostituire precocemente i componenti della tiranteria della benna usurati per mantenere le prestazioni della macchina prevedibili e produttive.

Domande frequenti

Riparazioni adeguate della tiranteria della benna proteggono l'intero impianto idraulico da sollecitazioni eccessive. Ispezionare e sottoporre a manutenzione sempre e immediatamente i cilindri della benna dell'escavatore quando si notano perdite esterne di fluido e pianificare revisioni meccaniche importanti prima che piccoli guasti si trasformino in rotture costose.

Come si individua sul campo una tiranteria della benna dell'escavatore che sta per guastarsi?

Prestare particolare attenzione a una benna allentata e instabile, a forti rumori di battito nei punti di snodo durante lo scarico o il richiamo, a movimenti della benna a scatti o esitanti e a uno spostamento generale della posizione della benna mentre si mantiene una pendenza. Una tiranteria fortemente usurata sottopone il circuito idraulico a un forte sforzo meccanico e favorisce continui problemi idraulici alla benna.

La tiranteria meccanica usurata può davvero causare gravi problemi idraulici alla benna?

Sì, assolutamente. Una geometria errata o instabile della tiranteria costringe i cilindri idraulici principali della benna a lavorare molto più duramente contro una maggiore resistenza meccanica. Il fluido idraulico si surriscalda in modo evidente, le guarnizioni interne dei cilindri cedono prematuramente e ne conseguono inevitabilmente ostinate perdite di fluido idraulico. Riparare la tiranteria meccanica nelle prime fasi per limitare i problemi idraulici della benna e prevenire costose perdite di fluido.

Quali attività copre la manutenzione preventiva regolare del teleraggio?

La manutenzione ordinaria richiede l'ingrassaggio di tutti i giunti di snodo rigorosamente secondo i tempi previsti e un'ispezione accurata di perni, boccole, piastre di bloccaggio e fermi dei bulloni. Controllare regolarmente i livelli del fluido idraulico e verificare la presenza di trasudamenti dalle guarnizioni vicino ai cilindri della benna. Una manutenzione preventiva costante permette di individuare guarnizioni usurate e perni allentati molto prima che piccoli problemi si trasformino in guasti gravi al sistema idraulico della benna.
