Scelta della larghezza delle zappe e del tipo di ramponi per fango, roccia e superfici finite

Le zappe sembrano semplici: una piastra di acciaio bullonata alla catena con una barra sottostante. In pratica, la larghezza della zappa e il tipo di rampone determinano l'aderenza di una macchina cingolata al terreno, la quantità di sprofondamento, la velocità di usura del carro e se la superficie su cui lavora sopravvive al lavoro. La stessa macchina può essere abbinata male a fango soffice e perfettamente abbinata alla roccia, semplicemente a causa delle zappe montate. Questa guida spiega cosa controlla ciascuna scelta, mostrando poi come abbinare la larghezza e il tipo di rampone a fango, roccia e superfici finite. Aiuta a comprendere prima come zappe e pattini per cingoli di escavatori sono organizzati per classe di macchina e specifica della zappa, poiché la larghezza e il tipo di rampone fanno parte dell'identità del pezzo, non sono un dettaglio secondario.

Due variabili che decidono tutto

La selezione delle zappe si riduce a due scelte che operano insieme:

• Larghezza della zappa: controlla la pressione al suolo e la portanza. Una zappa più larga distribuisce il peso della macchina su un'area maggiore.
• Tipo di rampone: controlla la presa e la penetrazione. La barra sotto la zappa determina il modo in cui la macchina morde il terreno.

Queste due scelte vanno in direzioni diverse. Una zappa larga con un rampone alto è ottima su terreno soffice ma pesante e aggressiva su superfici dure. Una zappa stretta con un rampone basso è efficiente su terreno compatto ma sprofonda e slitta nel fango. La maggior parte degli errori di selezione deriva dall'ottimizzare una variabile e ignorare l'altra.

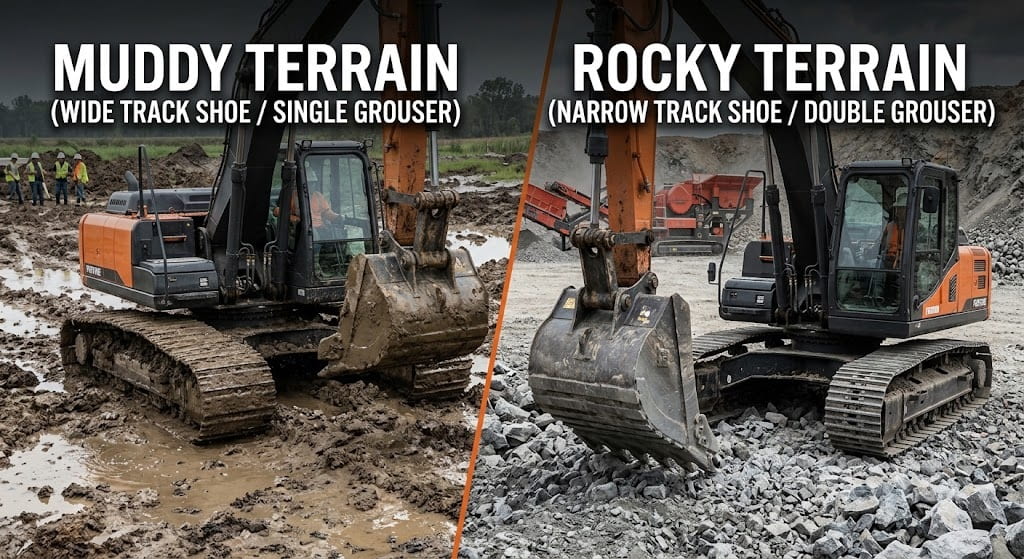

Abbinamento della larghezza della zappa al terreno

La larghezza della zappa riguarda il modo in cui il peso della macchina viene distribuito. In condizioni di terreno soffice, la portanza conta più di ogni altra cosa. Su superfici dure e compatte, una zappa più stretta riduce il carico sulla catena e diminuisce lo sforzo necessario per svoltare.

• Terreno soffice, umido o fangoso: una zappa più larga riduce la pressione al suolo e limita lo sprofondamento.
• Terreno sodo o compatto: una zappa più stretta di solito è sufficiente ed è meno gravosa per il carro.
• Condizioni miste: scegliere una specifica intermedia e verificarla rispetto all'intervallo consigliato per la macchina.
• Pendenze e lavori laterali: una larghezza eccessiva può aumentare il carico laterale; verificare che la combinazione di macchina e zappa sia idonea.

Essere più larghi non è automaticamente meglio. Ogni aumento di larghezza aggiunge peso alla catena e incrementa il carico su perni, boccole e rulli. La zappa giusta è la più stretta che garantisca comunque una portanza accettabile nelle condizioni di lavoro.

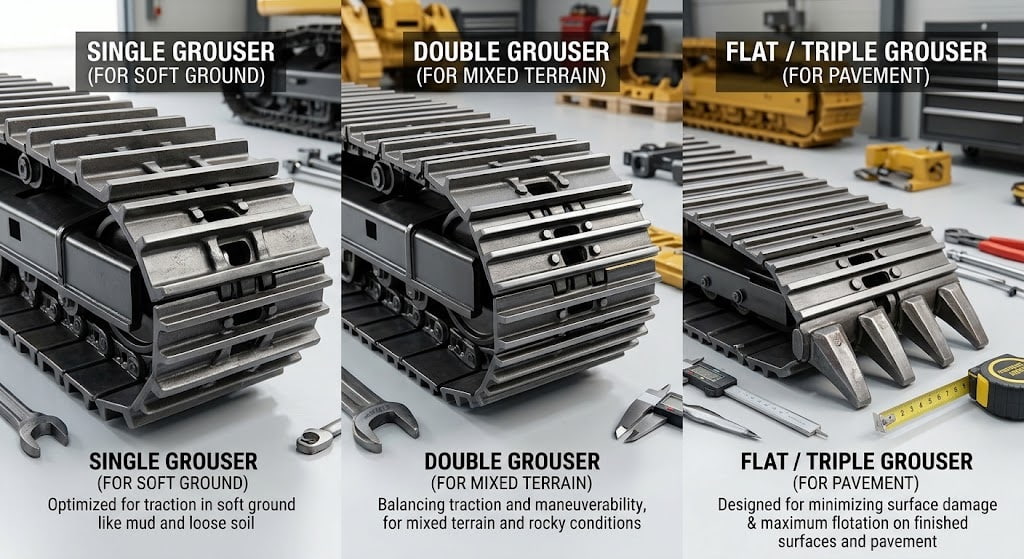

Abbinamento del tipo di rampone alla superficie

Il rampone è la barra che penetra nel terreno. La sua altezza e il suo profilo determinano la trazione e anche quanti danni la macchina arreca alla superficie su cui circola.

• Rampone standard: trazione per usi generali su terra, argilla e condizioni miste.
• Triplo rampone: tre barre anziché una, che offrono una marcia più regolare e una buona presa su terreno sodo.
• Rampone alto: penetrazione più profonda per terreno soffice, scivoloso o in pendenza.
• Pattino piatto o stradale: profilo basso per lavori che non devono danneggiare una superficie pavimentata.
• Pattino in gomma o agganciabile: protegge asfalto, calcestruzzo e pavimenti finiti durante i trasferimenti su strada o i lavori in interni.

L'altezza dei ramponi influisce anche sulla durata del carro. Un rampone più alto offre maggiore presa ma crea un braccio di leva più lungo, quindi gli impatti sulla roccia trasmettono un carico maggiore alla piastra, alla catena e ai rulli. Nella roccia dura, un rampone moderato con una robusta piastra è solitamente più economico di uno aggressivo che trasferisce gli urti nella catena.

Roccia: Gestione dell'usura e degli impatti

Lavorare nella roccia cambia le priorità. La trazione è raramente il problema; l'usura e gli impatti lo sono. La piastra deve resistere al contatto costante con materiale tagliente e duro senza incrinarsi o usurarsi completamente.

• Preferire una piastra più spessa e saldature dei ramponi rinforzate per lavori in roccia abrasiva.
• Evitare un'altezza eccessiva dei ramponi laddove la catena è già sollecitata dagli impatti.
• Controllare regolarmente i bulloni delle piastre; i lavori su roccia allentano la ferramenta più velocemente rispetto ai lavori sulla terra.
• Ispezionare l'usura dei ramponi sul bordo d'attacco, dove si verifica la maggior parte dell'abrasione.

Per le macchine che lavorano in condizioni miste, i proprietari spesso tengono due set di piastre e li cambiano per stagione o per tipo di lavoro. Può sembrare un costo extra, ma abbinare la piastra al terreno di solito costa meno che sostituire anticipatamente catena e rulli. Questo è anche il motivo per cui gli acquirenti seri confrontano la specifica esatta della piastra per la loro classe di macchina anziché ordinare in base all'aspetto, e perché controllare un pattino per cingoli per apripista cingolati ed escavatori Caterpillar rispetto al modello della macchina e all'intervallo di matricola è il modo pratico per confermare larghezza, passo e tipo di rampone prima di ordinare.

Superfici finite: Proteggere il terreno e la macchina

Il lavoro su asfalto, calcestruzzo o terreno finito è un problema diverso. La macchina deve muoversi senza rovinare la superficie e la piastra deve resistere al contatto a bassa trazione e ad alta attrito che ne deriva.

• Applicare pattini in gomma o agganciabili per i trasferimenti su strada e le aree di lavoro pavimentate.
• Usare pattini piatti o stradali dove la superficie deve rimanere intatta e la trazione non è critica.
• Ridurre la velocità di marcia ed evitare curve strette, che sono la causa principale dei danni superficiali.
• Ispezionare i pattini dopo i viaggi su strada; i pattini mancanti caricano quelli rimanenti in modo non uniforme.

La protezione della superficie non riguarda solo l'aspetto. La pavimentazione danneggiata crea reclami e costi di riparazione che di solito superano il prezzo di un set di pattini, quindi abbinare la piastra alla superficie è una decisione commerciale tanto quanto tecnica.

Riferimento rapido per la selezione

La tabella seguente combina entrambe le variabili per i tipi di lavoro comuni. Considerarla come punto di partenza e confermare la specifica finale rispetto al manuale della macchina e ai dati del fornitore.

Errori comuni di selezione

• Scegliere il pattino più largo disponibile senza verificare l'effetto sul carico di catena e rulli.
• Usare garre alte sulla roccia e poi chiedersi perché la catena si rompe prematuramente.
• Guidare sull'asfalto con garre standard e danneggiare la superficie.
• Abbinare i pattini per foto o aspetto anziché per passo, larghezza e schema dei bulloni.
• Ignorare la coppia di serraggio dei bulloni dei pattini e perdere i pattini durante il lavoro.
• Sostituire i pattini senza ispezionare catena e rulli contemporaneamente.

Acquistare i pattini giusti

Prima di ordinare, preparare il modello e il numero di serie della macchina, la larghezza e il passo attuali dei pattini, il tipo e l'altezza della garra, lo schema dei fori dei bulloni e le condizioni di lavoro che la macchina affronta. I fornitori possono confermare la specifica corretta molto più velocemente quando vengono inclusi questi dettagli.

Poiché pattini, catena, rulli e corone dentate si usurano insieme, vale solitamente la pena esaminare l'intero carro quando i pattini vengono sostituiti. I team che pianificano in questo modo esaminano spesso la gamma completa di parti del carro specificando nuovi pattini, in modo che i rulli usurati o una catena allungata possano essere sostituiti nello stesso intervento anziché causare un secondo guasto poco dopo.

FAQ

Dovrei scegliere pattini più larghi per terreni fangosi?

Di solito sì, perché le scarpe più larghe riducono la pressione al suolo e migliorano il galleggiamento. Conferma che la larghezza rientri nell'intervallo consigliato per la tua macchina.

Qual è il tipo di ramponi migliore per i lavori su roccia?

Un rampone standard su una piastra per scarpe più spessa e rinforzata è solitamente la scelta più economica nella roccia, poiché l'usura e l'impatto contano più della presa.

Posso usare le stesse scarpe su asfalto e su terra?

Non idealmente. I ramponi standard danneggiano le superfici asfaltate. I pattini in gomma o piatti sono la soluzione pratica quando la macchina deve lavorare su terreno finito.

Come faccio a conoscere la larghezza e il passo delle mie scarpe?

Misura la larghezza della scarpa, il passo tra le maglie della catena e la spaziatura dei fori dei bulloni, oppure leggi le specifiche dal manuale dei ricambi per il tuo modello di macchina.

Le scarpe più larghe usurano il carro più velocemente?

Aggiungono peso e carico alla catena e ai rulli, quindi una scarpa inutilmente larga può accorciare la durata dei componenti. L'obiettivo è la scarpa più stretta che funzioni ancora nelle tue condizioni.

Conclusione

La scelta della scarpa da cingolo è una decisione in due parti: la larghezza controlla il galleggiamento e il carico, il tipo di rampone controlla la presa e i danni alla superficie. Abbina la larghezza alla morbidezza del terreno, abbina il rampone alla quantità di presa e protezione di cui il lavoro ha bisogno e conferma le specifiche rispetto al tuo modello di macchina prima di ordinare. Quando le scarpe vengono sostituite, controlla la catena, i rulli e le ruote dentate nella stessa ispezione. Una macchina con scarpe abbinate correttamente si muove meglio, si usura più lentamente e danneggia meno il terreno su cui lavora.
