I problemi di usura più comuni del sottocarro, se individuati precocemente, costano dal 40% al 60% in meno rispetto a una sostituzione completa. Il sottocarro è il componente più costoso. Un rullo del cingolo usurato può comportare una ricostruzione da 6.000 dollari. I cinque principali segnali di avvertimento disottocarro dell'escavatorepartiTra i segnali di allarme si annoverano: tensione anomala dei cingoli, denti delle ruote dentate usurati, rulli incrinati, componenti allentati e rumori insoliti. Ignorare questi segnali può portare a guasti catastrofici e costosi tempi di inattività. Questa guida fornisce un approccio pratico per individuare tempestivamente questi problemi.

Punti chiave

• Le ispezioni visive quotidiane consentono di individuare tempestivamente segnali come cedimenti dei binari, crepe e bulloni allentati.

• Una corretta tensione dei cingoli previene l'usura accelerata di ruote dentate e rulli tendicingolo.

• Rumori insoliti di tintinnio o stridore segnalano il contatto tra metallo e metallo.

• Utilizzare calibri di usura per misurare con precisione i denti del pignone e le flange della ruota folle.

• Una pulizia e una lubrificazione regolari rimuovono i detriti e riducono l'attrito.

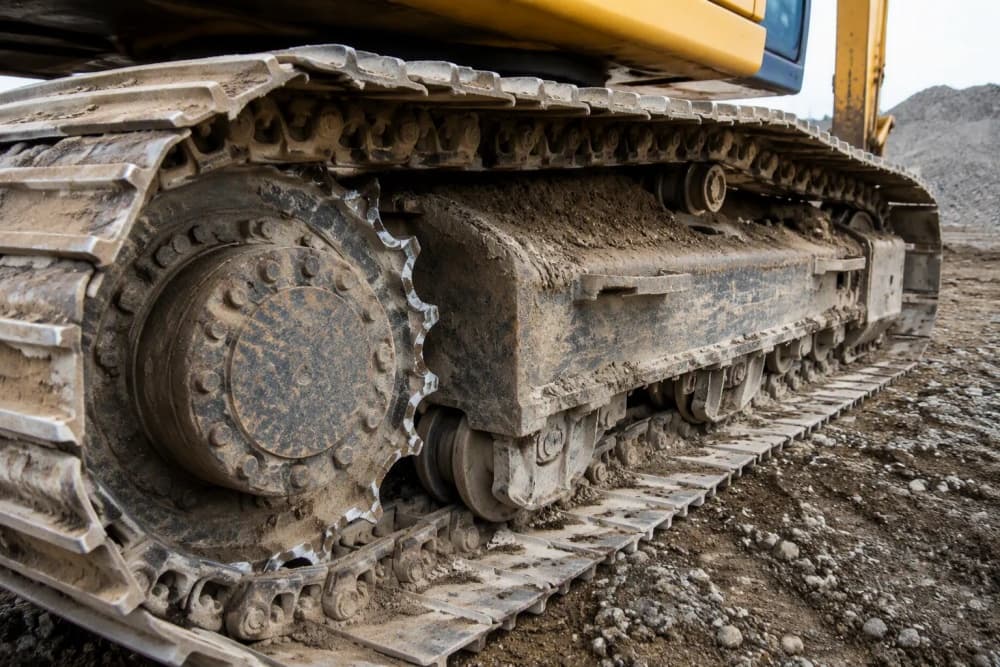

Quali sono i primi segnali visibili di usura del sottocarro di un escavatore?

Abbassamento della pista e allungamento della catena

Uno dei primi indicatori visivi dell'usura del sottocarro è l'abbassamento del cingolo. Quando la catena si allunga, il cingolo pende più in basso del normale. È possibile misurare l'abbassamento controllando la distanza tra il cingolo e la parte inferiore delrullo di supportoSu un tipico escavatore da 20 tonnellate, l'abbassamento della catena si attesta generalmente tra i 35 e i 45 mm, sebbene i valori esatti dipendano dalla marca e dall'applicazione. Un valore superiore a questo intervallo indica un allungamento della catena.

È possibile individuare l'allungamento della catena cercando questi indicatori:

• Allungamento del passo superiore al 2%: un indicatore di elevata gravità che richiede la sostituzione dell'intero gruppo.

• Piastre di collegamento incrinate, soprattutto in prossimità dei perni di fissaggio: richiedono la sostituzione immediata della catena.

• Motivo a pinna di squalo sui denti del pignone: indica un'usura avanzata ed è un segno visivo diretto dell'allungamento della catena.

La sostituzione della catena è necessaria quando l'allungamento del passo supera il 2% delle specifiche originali: questo è un indicatore chiave per prevenire danni al pignone e mantenere un funzionamento sicuro.

Componenti del binario mancanti o allentati

I bulloni delle scarpe da corsa sono fondamentali per l'integrità strutturale. Un bullone rotto o mancante non solo indebolisce la scarpa, ma può anche causare ulteriori danni se non viene riparato tempestivamente.

I bulloni sono fondamentali per tenere insieme i macchinari. Se mancano, si spezzano o sono danneggiati, è segno che potrebbe essere il momento di sostituirli. Ciò compromette l'integrità strutturale delle apparecchiature e può rappresentare un pericolo per la sicurezza.

I principali segnali di problemi hardware includono:

• Bulloni mancanti o allentati: questa condizione può causare instabilità e un'usura maggiore degli altri componenti.

Ispezionare i bulloni dei cingoli ogni 500 ore o mensilmente. Utilizzare una chiave dinamometrica per verificarne il serraggio. Serrare immediatamente in caso di allentamento.

Crepe visibili sui rulli e sulle ruote folli

Le crepe sui rulli e sui tendicingoli sono un chiaro segno di affaticamento del sottocarro. È possibile individuare queste crepe durante le ispezioni giornaliere. Le cause più comuni includono:

• Affaticamento dei metalli dovuto a cicli di stress ripetuti

• tensione impropria

• Accumulo di detriti e fango

• Surriscaldamento e temperature estreme

• Contaminazione dei fluidi e bassi livelli

• Impatto da rocce o buche

• Difetti di fabbricazione

• Corrosione dovuta all'acqua salata o all'esposizione a sostanze chimiche

In che modo la tensione dei cingoli influisce sull'usura del sottocarro del vostro escavatore?

La tensione dei cingoli è la regolazione più importante che si possa effettuare sulla propria macchina. Una tensione errata è la causa principale di guasti prematuri nei componenti del sottocarro. Impostando una tensione non corretta, si accelera l'usura dell'intero sistema. La relazione tra tensione e durata dei componenti è diretta e misurabile.

Sintomi di eccessiva tensione

Un eccessivo tensionamento crea una pressione eccessiva su ogni parte mobile. Si forzano le boccole del binario controdenti della ruota dentatacon una pressione di contatto notevolmente aumentata. Questa pressione genera un attrito enorme, che produce accumulo di calore e usura rapida. I cuscinetti del rullo anteriore sono quelli che ne risentono maggiormente. La tensione elevata e costante li sottopone a stress e attrito eccessivi, riducendone drasticamente la durata operativa.

Una maggiore tensione del cingolo comporta una maggiore usura delle ruote dentate, mentre una minore tensione del cingolo (minore carico) comporta una minore usura.

È possibile identificare un eccessivo stress attraverso diversi sintomi osservabili:

• Strappi e deformazioni delle piste sui bordi esterni

• Interruzione di corrente durante il funzionamento

• Usura eccessiva del cuscinetto tenditore

• Aumento delle vibrazioni, soprattutto su terreni accidentati

• Assenza di cedimenti visibili (i cingoli appaiono tesi e allungati)

• Trazione ridotta su terreni morbidi o fangosi

• Maggiore consumo di carburante dovuto all'aumento della resistenza al rotolamento

L'indicatore più affidabile rimane l'abbassamento dei cingoli. Quando l'abbassamento è inferiore al valore specificato nel manuale di servizio, i cingoli sono troppo tesi. Per correggere questa condizione, è necessario scaricare il grasso dal cilindro di tensionamento.

Sintomi di sottotensione

Un tensionamento insufficiente presenta una serie di problemi altrettanto pericolosi. I cingoli allentati non riescono ad ingranare correttamente con i denti delle ruote dentate e le flange dei rulli. Questo innesto improprio provoca scheggiature e un'usura anomala dei denti delle ruote dentate. Il cingolo può slittare dalle ruote motrici, causando un'usura più rapida dei componenti.

Cingoli troppo stretti esercitano una pressione eccessiva sui componenti, accelerandone l'usura. Cingoli troppo lenti possono invece slittare dalle ruote dentate di trasmissione, causando un'usura più rapida dei componenti.

La conseguenza più grave di una tensione insufficiente dei binari è il deragliamento. Un eccessivo gioco dei binari provoca direttamente lo spostamento del binario dal rullo anteriore o il suo sollevamento sopra la ruota dentata durante le curve, i carichi laterali o le operazioni con la lama. Il rischio aumenta significativamente durante la retromarcia. Circa il 75% delle maglie del binario rimane contemporaneamente a contatto, carico e movimento tra la parte inferiore del rullo anteriore e la prima maglia innestata dal dente della ruota dentata.

Diverse condizioni contribuiscono alla sottotensione:

• Le perdite dalle guarnizioni dell'olio nel cilindro di tensionamento causano una perdita di pressione idraulica

• Una molla rotta nel dispositivo di tensionamento non riesce a mantenere la tensione corretta

• Gruppi di perni e boccole usurati sulle guide della catena

Un eccessivo allentamento dei binari è una causa diretta di deragliamento. Sebbene la tensione venga normalmente regolata tramite il cilindro di tensionamento con una pistola per grasso, se i binari non possono essere tensionati nemmeno dopo aver aggiunto grasso, il problema di fondo potrebbe essere l'usura dei perni e delle boccole sulle rotaie di scorrimento. Una volta che questi componenti sono usurati, una semplice regolazione della tensione non risolverà il problema e potrebbe essere necessario sostituire l'intero gruppo rotaia.

Come misurare correttamente l'abbassamento

Per misurare con precisione l'abbassamento del cingolo è necessario un approccio sistematico. Parcheggiate l'escavatore su un terreno pianeggiante. Posizionate il cingolo in modo che l'area tra la ruota folle anteriore e il primo rullo di supporto si trovi nel punto più basso. Posizionate una riga orizzontale sulla parte superiore del cingolo. Misurate la distanza verticale dalla riga fino alla parte superiore della maglia del cingolo.

Confronta la tua misurazione con le specifiche riportate nel manuale di servizio. Per un tipico escavatore da 20 tonnellate, l'abbassamento si aggira generalmente tra i 35 e i 45 mm. I valori esatti dipendono dalla marca e dall'applicazione specifica. Se la tua misurazione si discosta da questo intervallo, regola la tensione di conseguenza.

Aggiungere grasso al cilindro di tensionamento per aumentare la tensione e ridurre l'abbassamento. Rilasciare il grasso per diminuire la tensione e consentire un maggiore abbassamento. Dopo ogni regolazione, azionare brevemente la macchina e rimisurare. Ripetere questo processo fino a raggiungere le specifiche corrette.

È opportuno effettuare controlli periodici della tensione ogni 250 ore di funzionamento o settimanalmente, a seconda di quale condizione si verifichi per prima. È inoltre consigliabile controllare la tensione dopo qualsiasi variazione significativa di temperatura o dopo aver lavorato in condizioni estreme. Una corretta gestione della tensione previene l'usura precoce e prolunga la durata dell'intero sistema del sottocarro.

Che cosa indicano l'usura di pignoni e rulli tendicingolo sullo stato di salute del sottocarro?

I denti della ruota dentata rivelano le reali condizioni dell'intero sistema di trasmissione del cingolo. Quando si nota un profilo affilato e appuntito sui denti, si tratta di un fenomeno chiamato "affilatura a lama". Questa conformazione indica che il passo della catena del cingolo è aumentato a causa dell'allungamento. La catena si allunga, quindi i denti non si ingranano più perfettamente con le boccole.

The consequences of thiswearpattern extend beyond the sprocket itself:

• Uneven toothwearleads to poortrackengagement and diminished performance.

• Worn tooth profiles cause the bushing to slam into the tooth root, generating shock loads that travel back through the final drive.

• Once tooth tipwearexceeds 25-30% of original height, engagement becomes sloppy, causing thetrackto pitch and slap.

• Asymmetricwearfrom forward and reverse operation impairs the tooth's ability to mesh cleanly, reducing power transfer efficiency.

Flange Wear and Cracks on Idlers

Idlers carry a significant portion of your machine's weight, and their flanges guide thetrackchain along the frame. A misaligned front idler forces the chain to twist and bend as it travels, generating enormous side-loading forces. This unnatural movement concentrateswearheavily on one side of the idler's tread and flange. Adjacent rollers then take on a guiding role they were not designed for, leading to rapid abnormalwear.

An idler can last between3,000 to 5,000 operating hoursdepending on working conditions, maintenance practices, and material quality. This range applies to generalwearthat includes flange degradation.

Cracks on idlers signal metal fatigue from repeated stress cycles. You should inspect flanges for thinning edges and check the tread surface for flat spots. Both conditions shorten component life and compromise yourexcavator's stability.

Using Wear Gauges for Accurate Measurement

Visual inspection alone cannot give you precise data. You need calibrated tools to measurewearaccurately. Precision calipers, either digital or vernier, serve as the primary tool for measuring sprocket toothwear. The measurement method involves checking from the base of the tooth pocket to the tip of the tooth. You then compare this value against the manufacturer'swearlimit chart.

For idler flanges, you can use a dedicated flangeweargauge to measure the remaining thickness. Regular measurement every 250 hours helps you trackwearprogression and predict replacement intervals. This data-driven approach prevents unexpected failures and keeps yourundercarriageoperating efficiently.

What Mechanical Noises Signal Track Roller or Bushing Failure?

Your ears serve as powerful diagnostic tools during daily operation. Unusual sounds from the undercarriage often provide the earliest warning of component failure. You must learn to distinguish between normal operational noise and the sounds that indicate serious problems.

Clanking vs. Grinding Sounds

Different sounds point to different failure modes. You need to identify each one accurately to diagnose the root cause.

A rhythmic clack that repeats with each revolution demands immediate investigation. This sound typically indicates a loose track roller or one severely worn component. You should stop the excavator and inspect the affected area before continuing work.

The Sound of a Loose or Slipping Track

A loose track produces a distinctive slapping or flapping sound as it contacts the rollers and idlers. You might hear a dull thud each time the track loses proper engagement with the drive sprocket. This noise often accompanies visible track bounce during operation.

When you hear this sound, check your track tension immediately. A slipping track accelerates wear on bushings, sprockets, and rollers. You risk derailment if you continue operating under these conditions.

Vibration and Misalignment Indicators

Increased vibration through the cab provides a direct symptom link to track roller issues. Uneven roller wear causes this vibration, and that uneven wear may signal misalignment of tracks. Machines with worn rollers begin to ride rough and exhibit excessive track bounce.

The mechanism works as follows:

1. Track-excited vibration represents the most common vibration in tracked machines, generated by contact between track links and rollers.

2. Roller frame, idler, and sprocket alignment problems unevenly affect chain rollers, leading to uneven wear patterns.

3. This uneven wear produces a saw-pattern on track links, directly contributing to increased vibration.

4. The vibration transmits through the machine structure to the cab, becoming quite relevant when working on a smooth surface.

You should investigate any new vibration that appears during normal operation. Check for misalignment of tracks and inspect your track rollers for uneven wear patterns. Early detection prevents costly damage to your entire undercarriage system.

How Can Regular Maintenance Prevent Costly Undercarriage Replacement?

A structured maintenance routine protects your undercarriage investment. Daily checks, proper cleaning, and timely professional service prevent the small issues that grow into expensive failures. The cost of a few minutes each day is nothing compared to a $20,000 undercarriage rebuild.

Daily Visual Inspection Checklist

A daily visual inspection takes only ten minutes. Walk around your machine and check these items:

• Track tension: verify proper sag adjustment for your current conditions

• Track pads and shoes: inspect for wear, cracks, missing pieces, or loose bolts

• Track links and pins: look for visible wear, seized links, or elongation

• Idlers and rollers: check for leaks, damage, bearing play, and seal condition

• Sprockets: examine teeth for wear, chipping, or knife-edging

• Frame and guards: search for damage, cracks, or misalignment

This checklist covers the most common failure points. Perform it every morning before you start work. A lack of regular maintenance causes 80% of premature undercarriage failures.

The Role of Proper Cleaning and Lubrication

Cleaning removes the debris that accelerates wear. Mud, gravel, and clay pack into roller frames overnight. The packed material cures and hardens like concrete. When you move the excavator, these hardened obstructions freeze the top carrier rollers andbottom track rollersin place. Forcing the track to slide over a seized track roller grinds flat spots into the roller shells within days, permanently destroying the components.

If operating in sticky clay, loosen the steel track slightly. Mud packing will naturally tighten the track, so this adjustment compensates for the added tension that accelerates wear.

Regular lubrication of grease points keeps pins and bushings moving freely. Dry joints accelerate wear and create the metal-on-metal contact that destroys components.

When to Call a Professional for Undercarriage Service

Professional inspections catch issues you might miss during a quick walk-around. The frequency depends on your operating conditions:

Call a professional if you notice any of the following: unusual noises that persist, visible cracks on structural components, or measurements that exceed manufacturer wear limits. A trained technician can measure pin and bushing wear with precision tools and recommend the right time for replacement. This proactive approach saves you thousands of dollars compared to emergency repairs.

Un'ispezione quotidiana di 10 minuti può prevenire la sostituzione del sottocarro, che può costare oltre 20.000 dollari. Presta attenzione a segnali visivi come cedimenti dei cingoli, crepe e bulloni mancanti. Ascolta attentamente eventuali indicatori meccanici come rumori e vibrazioni. Verifica eventuali problemi strutturali, tra cui crepe nel telaio e perdite di grasso dai rulli del cingolo. La pulizia regolare, la corretta tensione e la lubrificazione tempestiva rimangono le pratiche più efficaci in termini di costi. Queste azioni riducono direttamente l'usura del sottocarro dell'escavatore. In caso di dubbio, misura l'usura. Utilizza calibri di usura e consulta il manuale della tua attrezzatura per i limiti specifici. Questo approccio protegge il tuo investimento nell'escavatore e prolunga la durata dei componenti del cingolo.

FAQ

Con quale frequenza è necessario ispezionare il sottoscocca per individuare eventuali segni di usura?

Prima di iniziare il lavoro, è consigliabile effettuare un'ispezione visiva quotidiana. Un giro di 10 minuti permette di individuare tempestivamente problemi come bulloni allentati, cedimenti dei cingoli o crepe. Settimanalmente, misurate la tensione dei cingoli e l'usura delle ruote dentate con un apposito strumento. Mensilmente, programmate un controllo più approfondito.

Qual è la causa più comune di cedimento prematuro del carrello di atterraggio?

Una tensione dei binari non corretta è la causa più frequente di guasti prematuri. Una tensione eccessiva accelera l'usura di ruote dentate e rulli tendicingolo. Una tensione insufficiente provoca deragliamenti e danni alle boccole. Controlli regolari della tensione prevengono questi problemi e prolungano la durata dei componenti.

È possibile sostituire un singolo rullo o pignone usurato?

Sì, è possibile sostituire i singoli componenti, ma è necessario controllare prima le parti correlate. Un pignone usurato è spesso accompagnato da una catena allungata. Sostituire un solo componente senza intervenire sull'allungamento della catena può causare una rapida usura del nuovo pezzo.

Che cosa significa un rumore di sfregamento proveniente dal sottocarro?

Un rumore di sfregamento indica in genere un contatto metallo su metallo tra le boccole usurate e i denti della ruota dentata. È necessario arrestare immediatamente la macchina. Ispezionare i denti della ruota dentata e la catena per verificare l'eventuale presenza di usura eccessiva. Continuare a funzionare può causare danni catastrofici.
