Descrizione del prodotto
Macchinari da costruzione Escavatore Caterpillar Parti di ricambio Braccio e bilanciere a lungo raggio
Il braccio e il bilanciere a lungo raggio per escavatore cingolato sono un'attrezzatura di lavoro anteriore costruita per gli escavatori Caterpillar quando il braccio standard non riesce a raggiungere la fronte di scavo. Viene fornito principalmente in due tipi: a due sezioni e a tre sezioni.
Il tipo a due sezioni con braccio e bilanciere a lungo raggio è utilizzato principalmente per il trasporto edile di sabbia e calcestruzzo, la riparazione di scarpate autostradali, il dragaggio di corsi d'acqua e lo scavo di sbancamento per fondazioni di edifici, corsi d'acqua e fossi profondi.
Il tipo a tre sezioni aggiunge un'ulteriore sezione di braccio. Viene scelto quando il lavoro richiede un maggiore sbraccio orizzontale o una maggiore profondità di scavo, come nel caso del dragaggio di fiumi larghi, scarpate autostradali alte o lunghe e lavori su fondazioni profonde o fossi. La lunghezza, le dimensioni dei perni e il cinematismo sono abbinati alla macchina base e al disegno di cantiere.
Le parti strutturali principali includono il braccio, il bilanciere, il cinematismo, i perni e le boccole, la disposizione delle tubazioni idrauliche e le sedi delle cerniere rinforzate. L'attrezzatura è realizzata come parte di ricambio aftermarket per escavatori cingolati e può essere prodotta in base al modello del cliente e all'area di lavoro.

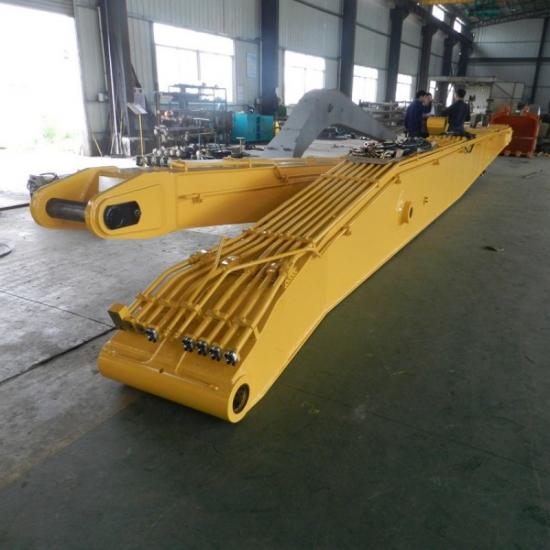

Braccio e bilanciere a lungo raggio per escavatore Caterpillar
Proprietà meccaniche
I valori sottostanti sono valori di riferimento tipici degli acciai strutturali comunemente utilizzati per bracci e bilancieri a lungo raggio. La qualità finale della lamiera e la procedura di saldatura sono confermate sul disegno d'ordine.
| Articolo | Proprietà | Riferimento tipico |
|---|---|---|
| Lamiera Q345B | Carico di snervamento | ≥ 345 MPa |
| Carico di rottura | 470–630 MPa | |
| Allungamento | ≥ 20% | |
| Lamiera ad alta resistenza Q690 | Carico di snervamento | ≥ 690 MPa |
| Carico di rottura | 770–940 MPa | |
| Allungamento | ≥ 14% | |
| Braccio e bilanciere saldati | Giunti principali | Saldatura CO2 / MIG, penetrazione completa sui giunti principali |
| Struttura | Braccio e bilanciere a sezione scatolata con piastre cerniera rinforzate |
Elenco di selezione di bracci e bilancieri a lungo raggio
Riferimento di selezione tipico per escavatori cingolati Caterpillar. La lunghezza finale, le dimensioni dei perni e il peso sono confermati dal modello della macchina e dal disegno esecutivo.
| Articolo | Proprietà | Riferimento tipico |
|---|---|---|
| Caterpillar | Escavatore | E320, E320D, E320E, E323, E330, E330D, E336, E345DL, E349DL, E374, E395, E305.5, E308, E312, E315 |
| Apripista | D3, D5H, D5M, D5N, D6, D6H, D6R, D6T, D6M, D6N, D7, D7G, D7H, D7R, D8, D8N, D8R, D8T, D9, D9R, D9N, D9T, D10N, D10T, D11N, D11T | |
| Motonivellatrice | 120, 140, 160, 18, 24 | |
| Komatsu | Escavatore | PC55, PC70, PC130, PC200, PC220, PC240, PC300, PC350, PC400, PC450, PC650, PC800, PC1250 |
| Apripista | D20, D31, D37, D51, D61, D65EX-12, D65PX-15, D85EX-15EO, D85ESS-2A, D155AX-6, D275, D375, D475, D575 | |
| Pala gommata | WA100, WA150, WA200, WA250, WA320, WA380, WA430, WA470, WA500, WA600, WA800, WA900 | |
| Motonivellatrice | GD405, GD555, GD655, GD675, GD755, GD825 | |
| Hitachi | Escavatore | ZX55, ZX70, ZX120, ZX130, ZX200, ZX210, ZX240, ZX250, ZX330, ZX350, ZX470, ZX670, ZX870, ZX1200, EX200, EX300, EX400 |
| JCB | Terna | 1CX, 2CX, 3CX, 4CX, 5CX |
| Escavatore | JS130, JS145, JS160, JS200, JS220, JS235, JS300, JS330, JS370, JS460 | |
| Kobelco | Escavatore | SK55, SK75, SK130, SK140, SK170, SK200, SK210, SK210LC-8, SK220, SK250, SK260, SK300, SK330, SK350, SK480, SK500, SK850 |
| Hyundai | Escavatore | R55, R80, R110, R140, R160, R180, R210, R220, R250, R290, R300, R330, R360, R380, R430, R480, R520, R800 |
| Shantui | Apripista | SD08, SD13, SD16, SD22, SD23, SD32, SD42, SD52, SD90 |
| Escavatore | SE60, SE75, SE135, SE150, SE210, SE215, SE220, SE240, SE260, SE335, SE370, SE470, SE500 | |
| Doosan | Escavatore | DX55, DX60, DX80, DX140, DX150, DX170, DX200, DX225, DX235, DX255, DX300, DX340, DX350, DX380, DX420, DX480, DX520, DX530, DX700, DX800 |
| New Holland | Escavatore | E18, E26, E33, E37, E55, E60, E75, E135, E145, E175, E215, E230, E260, E305, E335, E385, E485 |
| Daewoo | Escavatore | DH55, DH60, DH80, DH130, DH150, DH170, DH200, DH220, DH225, DH258, DH280, DH300, DH320, DH360, DH370, DH420, DH500 |
Caratteristiche
-
Due opzioni di struttura
Sono disponibili il tipo a due sezioni e il tipo a tre sezioni per diversi sbracci e profondità di scavo. -
Struttura scatolata ad alta resistenza
Il braccio e l'avambraccio sono fabbricati in lamiera d'acciaio strutturale ad alta resistenza per movimenti terra a lungo sbraccio. -
Punti di articolazione rinforzati
Le sedi dei perni, le boccole e le piastre di collegamento sono ispessite nei punti di carico principali. -
Abbinato alla macchina base
I perni di montaggio, la posizione delle tubazioni e il leveraggio della benna possono seguire il modello di escavatore Caterpillar. -
Campo di lavoro personalizzato
La lunghezza è realizzata in base al tonnellaggio della macchina, ai disegni, ai campioni e alla profondità richiesta del fiume, della scarpata o del fosso.
Applicazione
- Trasporto edile di sabbia e calcestruzzo, dove la macchina deve caricare o posizionare materiale oltre il raggio di scavo standard.
- Riparazione di scarpate autostradali, inclusa la rifinitura, la pulizia e la rimodellatura di scarpate laterali lunghe o alte.
- Dragaggio di corsi d'acqua, canali e vie d'acqua insabbiate dalla riva.
- Scavo di sbancamento per fondazioni di edifici, corsi d'acqua e fossi profondi.
- Lavori con escavatori cingolati che richiedono uno sbraccio maggiore rispetto a quello fornito dal braccio e dall'avambraccio originali.
Dragaggio fluviale, riparazione di scarpate e scavo profondo
Parametri del prodotto
| Nome | Braccio e avambraccio a lungo sbraccio per parti di ricambio per escavatori Caterpillar di macchinari per costruzioni |
| Tipo | Tipo a due sezioni; tipo a tre sezioni |
| Macchina applicabile | Escavatori cingolati Caterpillar, costruiti per il modello richiesto |
| Materiale | Lamiera d'acciaio strutturale ad alta resistenza Q345B o Q690 |
| Processo | Taglio CNC, fabbricazione a sezione scatolata, saldatura CO2 / MIG, lavorazione meccanica dei fori dei perni |
| Superficie | Sabbiatura, primer e vernice di finitura |
| Parti principali | Braccio, avambraccio, leveraggio, perni, boccole e staffe per tubazioni |
| Applicazione | Movimentazione di sabbia e calcestruzzo, riparazione di scarpate autostradali, dragaggio fluviale, scavo di fondazioni e fossi profondi |
| Personalizzazione | Lunghezza, dimensioni dei perni e leveraggio realizzati su campioni, progetti e disegni |

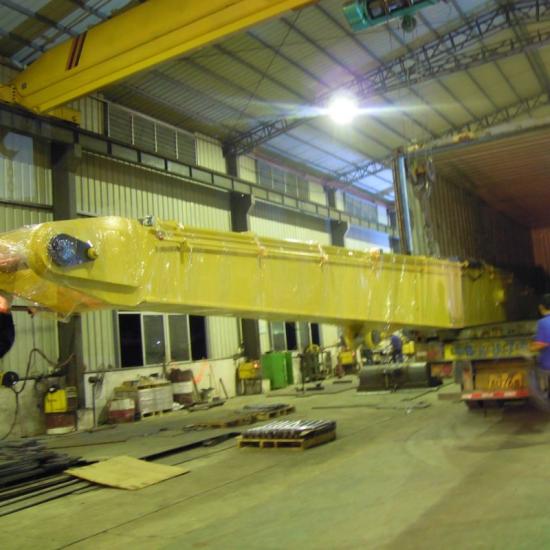

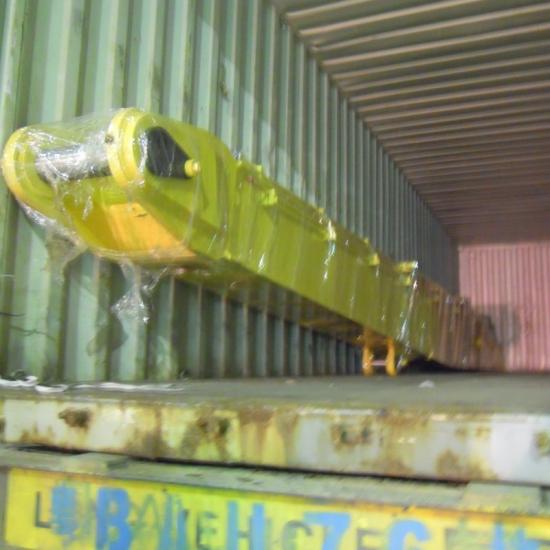

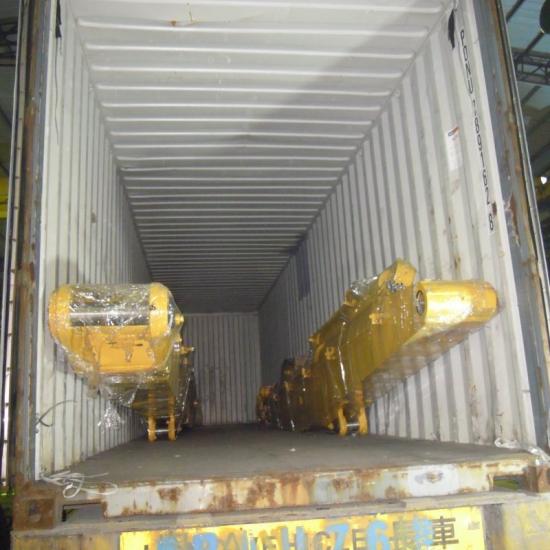

| Imballaggio | Struttura in acciaio o imballaggio in legno per l'esportazione in base alla lunghezza del braccio |
Perché sceglierci?
FAQ
Quali tipi di bracci e avambracci a sbraccio lungo sono disponibili?
Il braccio e l'avambraccio a sbraccio lungo per escavatore cingolato hanno principalmente due tipi: tipo a due sezioni e tipo a tre sezioni. La struttura viene scelta in base allo sbraccio richiesto, alla profondità di scavo e al modello di escavatore.
A cosa serve principalmente il tipo a due sezioni?
Viene utilizzato principalmente per il trasporto di sabbia e calcestruzzo nell'edilizia, la riparazione di scarpate autostradali, il dragaggio di corsi d'acqua e lo scavo di movimento terra per fondazioni di edifici, corsi d'acqua e fossati profondi.
Quando bisogna scegliere un tipo a tre sezioni?
Il tipo a tre sezioni viene utilizzato quando il fronte di lavoro richiede uno sbraccio orizzontale maggiore o una maggiore profondità, come nel caso di un fiume largo, una lunga scarpata autostradale o una fondazione e un fossato profondi. La lunghezza viene definita in base alla macchina e al cantiere.
Quali macchine possono utilizzare questo braccio e questo avambraccio?
È realizzato come attacco anteriore di ricambio per escavatori cingolati Caterpillar. Si prega di indicare il modello esatto, la dimensione del perno originale e l'area di lavoro richiesta in modo da poter abbinare la dimensione di montaggio.
Il braccio e l'avambraccio possono essere personalizzati?
Sì. Lunghezza, leveraggio e dimensioni dei perni possono essere prodotti in base ai campioni, ai progetti e ai disegni del cliente.
Quali materiali e processi vengono utilizzati?
Il braccio e l'avambraccio sono fabbricati con lamiera di acciaio ad alta resistenza Q345B o Q690 mediante taglio CNC e saldatura CO2 / MIG. I fori dei perni sono lavorati alle macchine utensili e la superficie è sabbiata e verniciata.
