Perché la tua macchina sta perdendo potenza? Controlla prima il cilindro idraulico

I cilindri idraulici sono i muscoli dei macchinari pesanti. Ogni volta che un escavatore scava, un bulldozer spinge o una pala solleva, il movimento deriva dall'estensione e dalla retrazione di un cilindro. Quando un cilindro si guasta, la macchina si ferma e i tempi di inattività in cantiere sono costosi. Scegliere un ricambio Cilindro idraulico non è semplicemente una questione di trovarne uno che sembri simile, perché l'alesaggio, il diametro dello stelo, la corsa e il tipo di montaggio devono corrispondere alla macchina e al lavoro che svolge. Questa guida spiega come funzionano i cilindri, cosa controllare prima dell'acquisto e come farli durare più a lungo.

Come funziona un cilindro idraulico

Un cilindro idraulico converte la pressione idraulica in forza lineare. Le parti principali sono la canna, il pistone, lo stelo, le testate e le guarnizioni. L'olio pressurizzato entra attraverso una porta e spinge il pistone, che muove lo stelo verso l'interno o l'esterno. Lo stelo si estende quando l'olio spinge sul lato del pistone e si ritrae quando l'olio spinge sul lato dello stelo. La forza prodotta da un cilindro dipende dalla pressione e dall'area del pistone, mentre la velocità dipende dal flusso dell'olio.

I cilindri sulle macchine da costruzione lavorano in condizioni difficili. Assorbono carichi d'urto, lavorano sotto alta pressione e operano all'aperto in presenza di polvere, fango e sbalzi di temperatura. Le guarnizioni mantengono l'olio all'interno e lo sporco all'esterno, e sono solitamente le prime parti a usurarsi. Comprendere la costruzione di base aiuta quando si confrontano i cilindri e quando si descrive un problema a un fornitore.

Segnali comuni che indicano che un cilindro necessita di attenzione

La maggior parte dei problemi ai cilindri si sviluppa gradualmente e un rilevamento precoce consente di risparmiare sia sui costi di riparazione che sui tempi di inattività. Fai attenzione a questi segnali durante l'ispezione quotidiana:

• Perdite di olio dalla guarnizione dello stelo o dalle testate.
• Graffi, vaiolatura o ruggine sulla superficie cromata dello stelo.
• Movimento lento o debole anche quando la macchina lavora a pieno regime.
• Deriva del cilindro, dove l'attrezzatura si abbassa lentamente quando il comando viene rilasciato.
• Rumori insoliti, come colpi o cigolii, durante il movimento.
• Piegatura visibile dello stelo o danni ai punti di montaggio.

Una piccola perdita esterna è un avvertimento, non un motivo per continuare a lavorare fino all'esaurimento dell'olio. Le guarnizioni usurate consentono alla contaminazione di entrare nel cilindro e l'olio contaminato può danneggiare il pistone, la canna e persino la pompa idraulica principale. Riparare tempestivamente un cilindro che perde è quasi sempre più economico che sostituirlo o riparare la pompa.

Specifiche chiave da confermare prima dell'acquisto

I cilindri possono sembrare uguali dall'esterno, ma le dimensioni interne determinano la forza e la velocità. Conferma ogni punto qui sotto con il fornitore prima di ordinare.

Se il vecchio cilindro può essere misurato, questo è il modo più veloce per confermare le specifiche. Misura il diametro dello stelo, il diametro esterno della canna, le lunghezze completamente estesa e completamente retratta e le dimensioni degli occhielli dei perni. Scatta foto della vecchia targhetta se esistente, poiché molte macchine stampano il numero di parte sul corpo del cilindro.

Applicazioni dei cilindri su escavatori e dozer

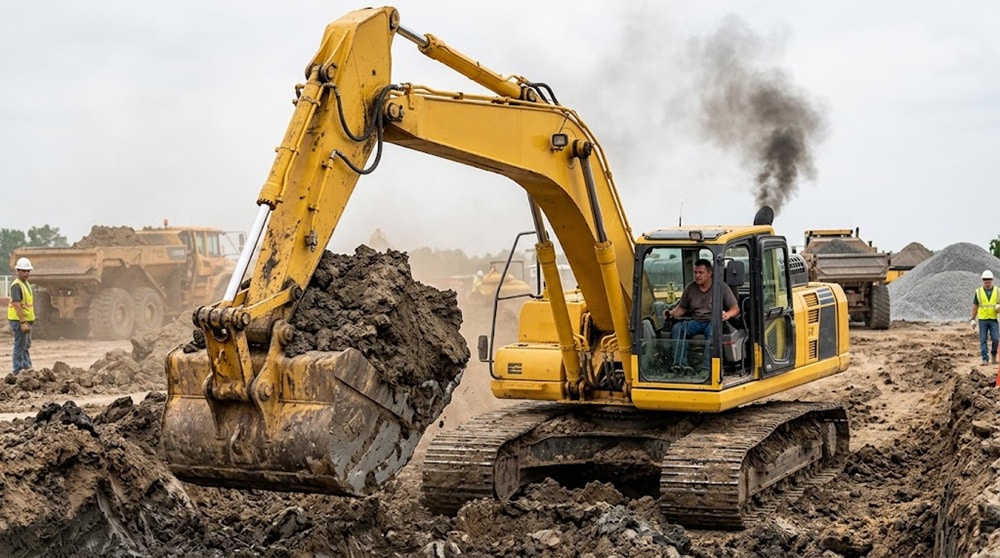

La stessa macchina utilizza diversi cilindri. Su un escavatore, il cilindro del braccio solleva il braccio, il cilindro dell'avambraccio muove il braccio secondario e il cilindro della benna movimenta la benna. Su un dozer, i cilindri di sollevamento alzano e abbassano la lama, mentre i cilindri di inclinazione e del ripper controllano altri accessori. Ogni cilindro ha il proprio alesaggio, stelo, corsa e geometria di montaggio, quindi un cilindro del braccio non può essere semplicemente scambiato con un cilindro della benna.

Macchine come il Komatsu PC200-7 utilizzano gruppi cilindro dedicati per braccio, avambraccio e benna, e le sostituzioni devono corrispondere fedelmente al layout originale. Ecco perché gli operatori esperti confrontano attentamente le dimensioni di montaggio e la corsa, e perché la gamma di cilindri idraulici per bulldozer è organizzata in base al modello della macchina e alla posizione del cilindro, in modo che l'unità corretta possa essere identificata prima dell'ordine.

Perché la qualità delle guarnizioni e dello stelo determina la durata operativa

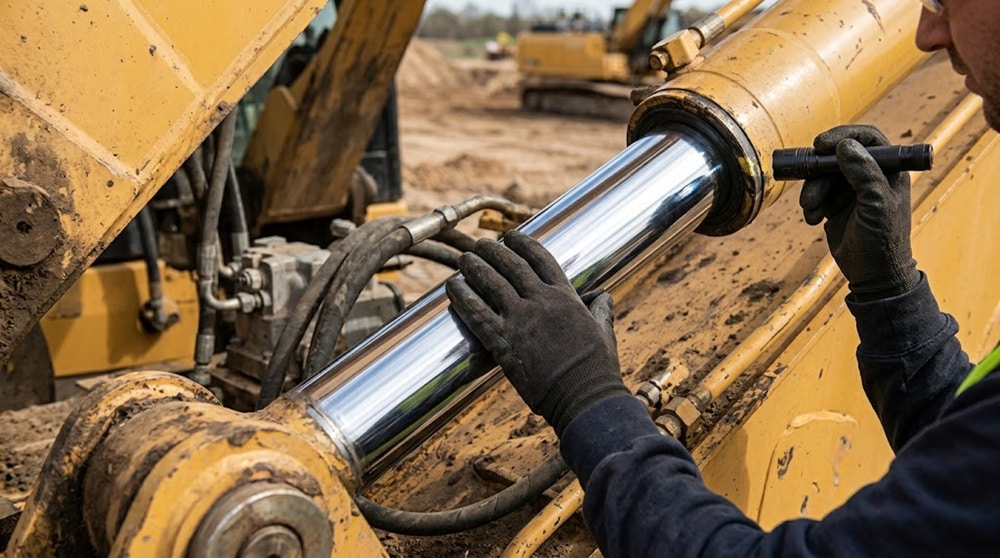

Due cilindri con le stesse dimensioni possono avere durate molto diverse a seconda della qualità della guarnizione e della superficie dello stelo. Lo stelo è la parte che si estende nella polvere e negli agenti atmosferici, e la sua superficie cromata deve essere liscia e dura. Uno stelo graffiato distrugge rapidamente le guarnizioni, motivo per cui la protezione dello stelo è una priorità di manutenzione.

Il kit di guarnizioni è il cuore del cilindro. Le guarnizioni del pistone separano le due camere dell'olio, le guarnizioni dello stelo mantengono l'olio all'interno e lo sporco all'esterno, e le guarnizioni raschiatrici puliscono lo stelo mentre rientra. Quando si acquista un cilindro sostitutivo o un kit di guarnizioni, controllare il materiale della guarnizione e la marca. Le guarnizioni di qualità costano di più all'inizio, ma solitamente fanno risparmiare denaro durante l'intera vita utile.

Mantenere lo stelo pulito e protetto è il modo più semplice per prolungare la vita del cilindro. Pulire lo stelo dopo il lavoro in condizioni polverose, evitare di usare lo stelo come gradino e riparare le piccole perdite prima che diventino grandi.

Acquistare un cilindro sostitutivo: cosa preparare

Quando arriva il momento di ordinare, preparare i seguenti dettagli in modo che il fornitore possa identificare il cilindro corretto:

• Marca, modello e numero di serie della macchina.
• Posizione del cilindro, come braccio, avambraccio, benna o lama.
• Numero di parte originale dalla targhetta del cilindro, se leggibile.
• Dimensioni di alesaggio, stelo e corsa, o il vecchio cilindro come riferimento.
• Tipo di montaggio e dimensioni dei perni.

Per macchine grandi e pesantemente caricate come gli escavatori Caterpillar E320DL, E330D, E336DL e E345D, i cilindri del braccio e dell'avambraccio sopportano carichi estremi e lavorano in cicli continui. I proprietari di macchine solitamente cercano una costruzione per impieghi gravosi con steli robusti e guarnizioni affidabili, e gruppi come il Cilindro di sollevamento idraulico per impieghi gravosi mostrano la differenza nella qualità costruttiva tra un'unità standard e una progettata per cicli impegnativi. Chiedere informazioni sul materiale dello stelo, sulla marca delle guarnizioni e se il cilindro viene testato sotto pressione prima della consegna.

Suggerimenti di manutenzione per prolungare la vita del cilindro

La manutenzione del cilindro è semplice e riguarda principalmente la pulizia e l'osservazione. Si raccomandano le seguenti pratiche:

• Ispezionare quotidianamente steli e guarnizioni, specialmente dopo lavori in ambienti polverosi o fangosi.
• Mantenere l'asta leggermente estesa quando la macchina è parcheggiata per proteggere la superficie cromata dai danni causati dai sassi.
• Utilizzare l'olio idraulico corretto e sostituirlo secondo la frequenza raccomandata.
• Mantenere i supporti e i perni del cilindro lubrificati per evitare l'usura nei collegamenti.
• Riparare tempestivamente le perdite esterne e sostituire i kit di guarnizioni come set completo.
• Conservare i cilindri di ricambio in posizione verticale con le porte tappate per evitare l'ingresso di sporcizia.

Una piccola quantità di attenzione ogni giorno previene la maggior parte dei guasti ai cilindri. La maggior parte delle sostituzioni premature dei cilindri deriva da perdite ignorate, aste danneggiate e olio contaminato, tutti problemi evitabili con una manutenzione di base.

FAQ

Come faccio a sapere quale cilindro idraulico è adatto alla mia macchina?

Utilizzare innanzitutto il modello della macchina e il numero di parte originale. Se il numero di parte manca, misurare l'alesaggio, l'asta, la corsa e le dimensioni di montaggio, e confermarle con il fornitore.

Posso ricostruire il mio vecchio cilindro invece di acquistarne uno nuovo?

Spesso sì, se il cilindro e l'asta sono in buone condizioni. La sostituzione del kit di guarnizioni può ripristinare un cilindro a una frazione del costo di un'unità nuova.

Perché il mio cilindro scende quando è parcheggiato?

La perdita interna oltre la guarnizione del pistone è la causa più comune. Far testare il cilindro e controllare la valvola di controllo se il cilindro è integro.

Qual è la differenza tra i cilindri del braccio, dell'avambraccio e della benna?

Hanno dimensioni di alesaggio, asta, corsa e montaggio diverse perché ognuno muove un collegamento diverso con un carico e un raggio d'azione differenti.

I cilindri idraulici aftermarket sono validi quanto le parti originali?

La qualità varia a seconda del produttore. Confrontare il materiale dell'asta, la marca delle guarnizioni e il processo di collaudo, e scegliere un fornitore in grado di confermare le specifiche e fornire assistenza.

Conclusione

Il cilindro idraulico è uno dei componenti più sollecitati su qualsiasi escavatore, dozer o caricatrice. Confermare i dettagli di alesaggio, asta, corsa e montaggio prima di ordinare, proteggere l'asta e le guarnizioni durante il funzionamento e riparare le perdite tempestivamente. Con il cilindro giusto e una semplice cura quotidiana, la macchina mantiene la sua piena potenza di scavo e sollevamento per molte più ore di lavoro.
